Instruction for position and directions for use of CL-168 type Coin Selector

A:Steps for altering the internal set ：

( Press the ⑤ and ⑦ buttons for about 3 seconds ,then the letter C will appear )

B:Now you can alter the set :

  1 ： When letter C appears （ select quantity of different coins ） , press the ⑤ or ⑦ button to adjust the numerical value you need, and then press the SET button ① after the setting is completed.

2 ： When letter “P” appears (the pulsed value for different coins ） , press the ⑤ or ⑦ to adjust numerical value you need, and then press the SET button ① after the setting is completed.

Introductions ： ：

C ： The quantity of different coins you choose (ex.:you choose two coins CNY 0.5 and CNY 1 , C=2 ）

P: The pulsed value for different coins (ex:set CNY 0.5, 1 → P1= 1 ,P2= 2 )

Set the sampling method for coin:

1. Press the SET button ① and then the letter  “A” will appear . Press the SET button again and then the letter  “A1” will appear . Please put in the first 20 coins ， then “A2” will appear.Put in another kind of 20 coins 。 By that analogy, let all kinds of coins be set. You will see number “0” appears in ⑾ button then change into letter CL 。

Error Code Display ：

E1：Inductance Error

E2：No.1 Infrared Error

E3：No.2 Infrared Error

E4：No.3 Infrared Error

E5：No.4 Infrared Error

E6：No.5 Infrared Error

Instruction for position and directions for use of CL-168 type Coin Selector

 中文说明书

更改 内部设定值步骤 ：

（ 同时按住 ⑤ + 和⑦ — 约3秒会出现C字样 ）

即可更设 定值：

1 ：出现 C 字样 （选用几种币值），按⑤ + 和⑦—来增减需要设定的币值，确认后按设定键①确认。

2 ：出现 P 字样 （币值脉冲信号输出数），按⑤ + 和⑦—来增减需要设定的脉冲值，确认后按设定键①确认。

说明：

C ： 选用几种币值（ 1-6 种）比如设定 2 种币值（人民币 : 0.5 元， . 1 元 ）

P: 币值信号输出值 ( 例 : 0. 5 元 ， 1 元 为 P1=1 、 P2=2)

设定硬币采样方法：

1.   按下设定键 ① ，出现 A 。 再按一下设定键①后 退币键⑾出现A1字样 ，投入第一种样币 20 枚，出现A2，投入第二种样币20枚。以此类推，所有的币种样币设定采样完成后， 退币键⑾出现0 ， 过后出现 CL 。

故障代码显示：

E1 ：电感故障

E2 ：第一红外故障

E3 ：第二红外故障

E4 ：第三红外故障

E5 ：第四红外故障

E6 ：第五红外故障

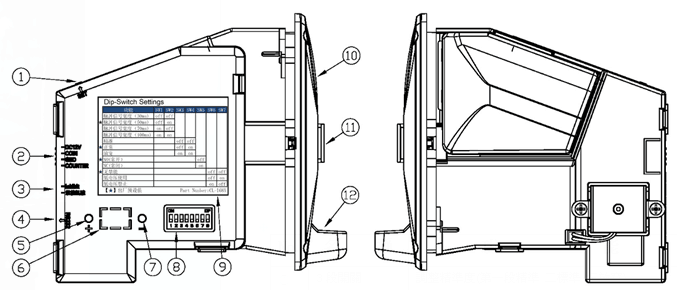

CL-168 型投币器功能位置
